Omron Durchfluss-Sensor D6F-03A3-000

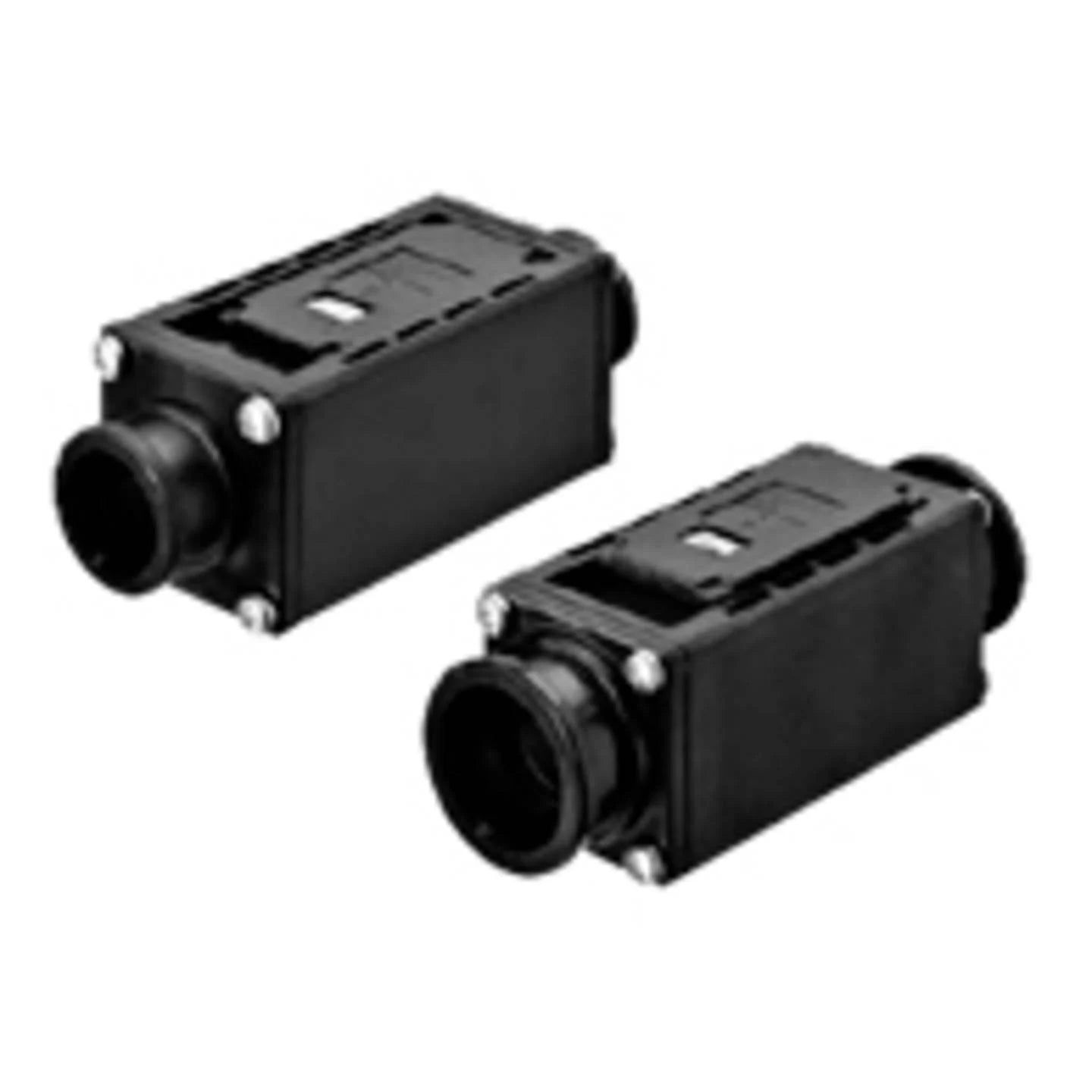

Omron D6F-03A3-000 – Präziser MEMS-Durchflusssensor für Luft (0–3 L/min)

Der Omron D6F-03A3-000 ist ein hochpräziser, kompakter MEMS-Durchflusssensor, der speziell für die Messung von kleinen Luftdurchflüssen im Bereich 0 bis 3 Liter pro Minute (L/min) entwickelt wurde. Durch seine geringe Baugröße, die schnelle Ansprechzeit und die hohe Genauigkeit eignet er sich besonders für Anwendungen in der Medizintechnik, Umweltmesstechnik und Laborautomation.

Messprinzip:
Der Sensor arbeitet nach dem thermischen Massendurchflussprinzip, bei dem ein winziger Heizdraht (MEMS-Chip) durch den Luftstrom gekühlt wird. Die Änderung der Temperaturverteilung wird gemessen und in ein elektrisches Signal umgewandelt, das proportional zum Luftstrom ist. Dieses Prinzip erlaubt eine direkte Massenstrommessung, unabhängig von Druck- und Temperaturschwankungen der Umgebungsluft.

Technische Daten:

– Messbereich: 0 bis 3 L/min (Luft, trocken und sauber)
– Ausgangssignal: 1 bis 5 V DC (nicht-linear analog)
– Versorgungsspannung: 10,8 bis 26,4 V DC
– Genauigkeit: ±3 % des Endwerts (FS)
– Wiederholbarkeit: ±0,5 % FS
– Reaktionszeit: typ. < 20 ms
– Stromaufnahme: max. 15 mA
– Druckbereich (differenziell): 0 bis +500 kPa
– Betriebstemperatur: 0 bis +50 °C
– Lagertemperatur: –20 bis +60 °C
– Anschluss: 5-polig (für Standard-Steckverbinder der D6F-Serie)
– Materialien: Sensor: MEMS (Silizium), Gehäuse: PPS-Kunststoff
– Gewicht: ca. 12 g
– Abmessungen: ca. 46 × 20 × 12 mm

Besondere Merkmale:

– Kompakte Bauform für den Einsatz in engen oder tragbaren Geräten
– Wartungsfrei dank berührungsloser MEMS-Technologie
– Analoger Spannungsausgang für einfache Integration in Steuer- und Überwachungssysteme
– Temperaturkompensation integriert
– Kein Kalibrieraufwand erforderlich – sofort betriebsbereit
– Horizontale oder vertikale Montage möglich (Einbaurichtung beachten)

Typische Einsatzbereiche:

– Beatmungsgeräte und Atemüberwachung
– Luftstromregelung in Filter- und HVAC-Systemen
– Leckageerkennung in Druckluftsystemen
– Umweltmesssysteme mit Luftvolumenstrommessung
– Analyse- und Dosiersysteme in Laborumgebungen

Der Omron D6F-03A3-000 bietet zuverlässige und präzise Luftstrommessung in einem sehr kompakten Format und ist ideal für alle Anwendungen geeignet, bei denen geringe Luftvolumen präzise und stabil erfasst werden müssen.
