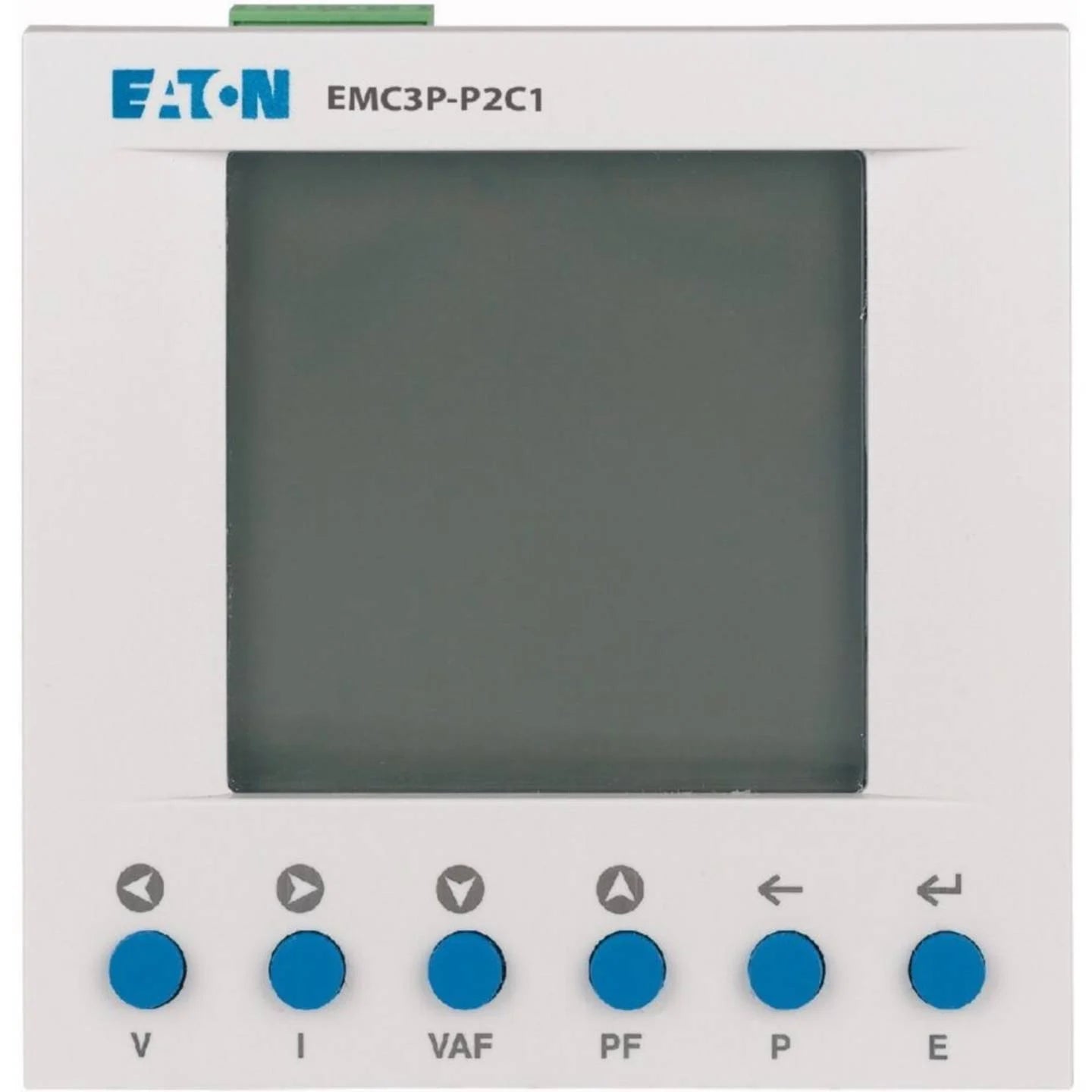

Eaton EMC3P‑P2C1 Energiezähler, 3‑Phasen, Panel‑Mount

Eaton EMC3P-P2C1 – 3-Phasen Energiezähler (MID, Panelmontage, Modbus)

Der Eaton EMC3P-P2C1 ist ein kompakter, leistungsstarker digitaler Energiezähler zur Messung und Überwachung von dreiphasigen Stromsystemen. Mit integrierter MID-Zertifizierung eignet er sich ideal für abrechnungsrelevante Anwendungen im gewerblichen und industriellen Bereich.

Das Gerät wird frontseitig (96 × 96 mm) in Schalttafeln montiert und ist besonders geeignet für Energiemanagementsysteme, Unterverteilungen, Gebäudetechnik sowie Anlagenüberwachung. Über die integrierte Modbus-RTU-Schnittstelle lassen sich sämtliche Messdaten in Echtzeit auslesen und weiterverarbeiten.

Technische Merkmale

• Anwendung: 3-Phasen-Energiezähler (400/230 V AC)

• Montageart: Schalttafel-/Frontmontage (96 × 96 mm, Panel Mount)

• Display: Hintergrundbeleuchtetes LCD mit mehrzeiliger Anzeige

• Spannungseingang: 3 × 230/400 V AC (direkt)

• Stromeingang: über externe Stromwandler (1 A oder 5 A)

• Messgrößen:

  • Wirkleistung, Blindleistung, Scheinleistung

  • Energieverbrauch (kWh, kvarh)

  • Strom, Spannung, Frequenz, Leistungsfaktor

• Genauigkeit:

  • Klasse 1 (Wirkleistung)

  • Klasse 2 (Blindleistung)

• Kommunikation: RS-485 / Modbus RTU

• Zertifizierung: MID gemäß EN 50470-1 / EN 50470-3 (geeignet für Abrechnung)

• Impulsausgang: 1 konfigurierbarer S0-Ausgang

• Hilfsspannung: 85–265 V AC / 100–300 V DC

• Betriebstemperatur: –25 °C bis +55 °C

• Abmessungen: 96 × 96 × ca. 50 mm (Einbautiefe)

• Artikelnummer: 4097264 (Eaton)

Vorteile auf einen Blick

• Abrechnungsfähig dank MID-Zertifizierung

• Ideal zur Integration in Energiemanagementsysteme

• Modbus RTU für Echtzeit-Datenkommunikation (z. B. mit BMS, SPS, Gateway)

• Kompaktes Format mit klarem LCD-Display

• Kombinierbar mit externen Stromwandlern (für große Ströme)

• Vielseitig einsetzbar: Produktion, Gebäude, Liegenschaften, Verteilungen

Typische Einsatzbereiche

• Industrieanlagen und Maschinen

• Büro- und Gewerbeimmobilien

• Energieverteilungen und Unterverteilungen

• Monitoring & Abrechnung von Untermietern oder Maschinenparks

• Energieverbrauchsanalyse zur Effizienzsteigerung

Lieferumfang

• 1× Energiezähler Eaton EMC3P-P2C1

• 1× Montagerahmen für Schalttafel

• 1× Anleitung (DE/EN)

• 1× Konfigurierbarer S0-Ausgang (intern)
