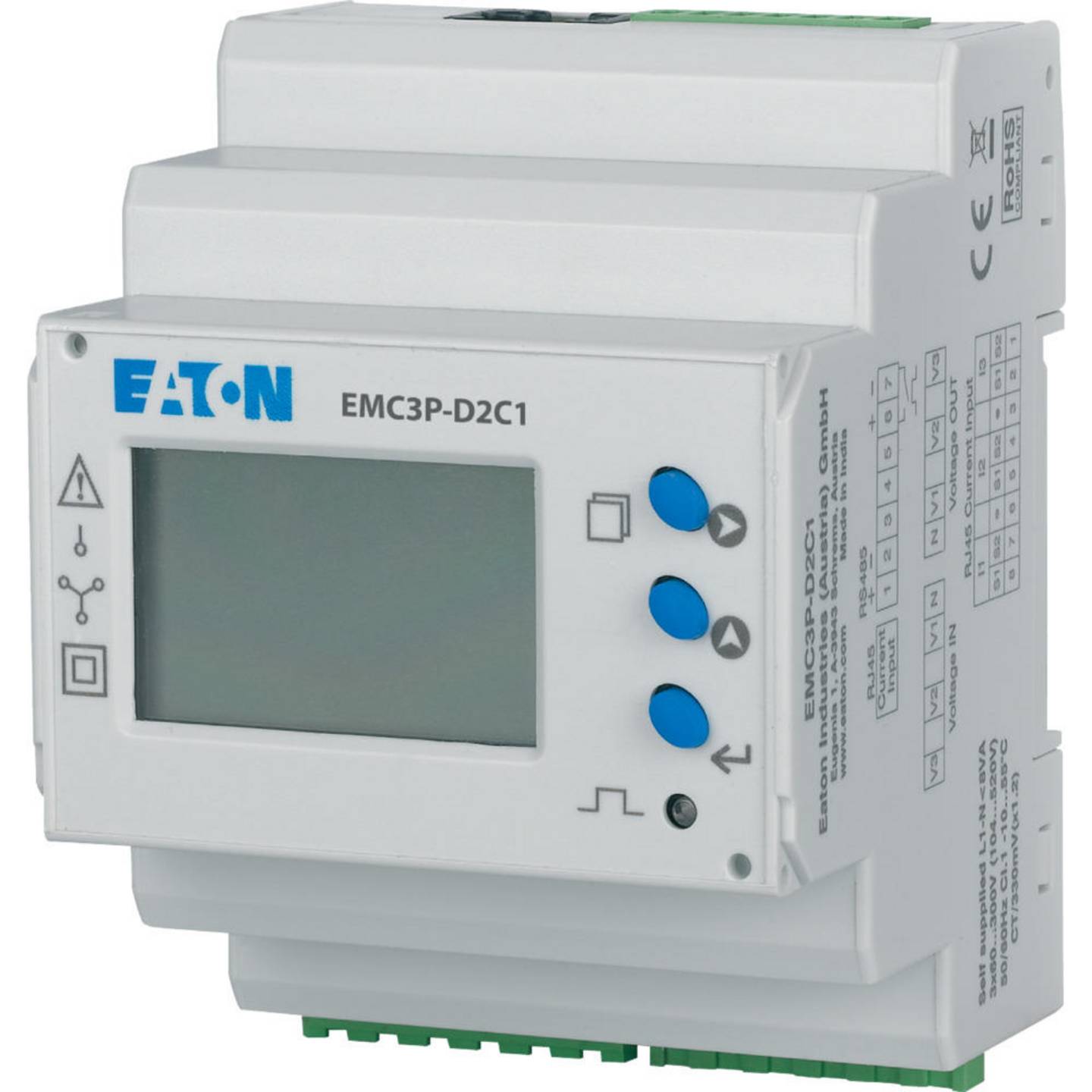

Eaton EMC3P‑D2C1 Energiezähler, 3‑Phasen, Hutschienen‑Mount

Eaton EMC3P-D2C1 – 3-Phasen Energiezähler (MID, Hutschiene, Modbus)

Der Eaton EMC3P-D2C1 ist ein leistungsfähiger digitaler Energiezähler zur Hutschienenmontage, speziell für die präzise Erfassung elektrischer Energie in dreiphasigen Stromnetzen. Mit MID-Zertifizierung ist er geeignet für abrechnungsrelevante Anwendungen im industriellen und gewerblichen Umfeld.

Dank seiner kompakten Bauform und der DIN-Schienenmontage (4 TE) lässt sich das Gerät einfach in Verteilungen und Schaltschränke integrieren. Der Zähler verfügt über ein beleuchtetes LCD-Display sowie eine integrierte Modbus-RTU-Schnittstelle zur einfachen Datenintegration in übergeordnete Systeme.

Technische Merkmale

• Einsatzbereich: 3-Phasen-Energieerfassung für Industrie, Gewerbe und Gebäudeautomation

• Montageart: DIN-Hutschiene (EN 60715), Breite: 4 TE

• Anzeige: hintergrundbeleuchtetes LCD mit mehreren Zeilen

• Spannungseingang: 3 × 230/400 V AC

• Stromeingang: über externe Stromwandler (z. B. 1 A / 5 A, Klasse 1)

• Messfunktionen:

  • Wirkleistung, Blindleistung, Scheinleistung

  • Energieverbrauch (kWh, kvarh)

  • Spannung, Strom, Frequenz, Leistungsfaktor

• Genauigkeit:

  • Klasse 1 für Wirkleistung (gemäß EN 50470-3)

  • Klasse 2 für Blindleistung

• Kommunikation: RS-485 (Modbus RTU-Protokoll)

• Impulsausgang: 1× S0-Ausgang (konfigurierbar)

• Hilfsspannung: 85–265 V AC / 100–300 V DC

• Betriebstemperatur: –25 °C bis +55 °C

• Gehäusebreite: 72 mm (4 TE)

• Artikelnummer: z. B. 4097263 (je nach Version)

Vorteile

• MID-zertifiziert – geeignet für rechtskonforme Energieabrechnung

• Kompakte Bauform – platzsparend im Schaltschrank

• Modbus RTU – für einfache Einbindung in Energiemanagementsysteme

• Universell einsetzbar mit externen Stromwandlern (bis in hohe Leistungsbereiche)

• Klar strukturiertes LCD mit intuitiver Menüführung

• Einfache Montage durch Hutschienenclip

Anwendungsgebiete

• Gewerbliche und industrielle Energieverteilungen

• Sub-Metering in Mehrverbraucheranlagen

• Monitoring von Maschinenparks

• Energiekostenkontrolle in Büro-, Hotel- oder Gewerbegebäuden

• Integration in BMS- oder SPS-Systeme via Modbus

Lieferumfang

• 1× Eaton EMC3P-D2C1 Energiezähler

• 1× Anleitung (mehrsprachig)

• 1× S0-Ausgang (integriert)

• Verpackt in Originalkarton von Eaton
